Transpondeur Mode S Trig TT21

Très léger
Basse consommation
S’adapte sur les panneaux les plus compacts
Sortie nominale 130 Watts
Alticodeur intégré
Facile à installer
Boutons rotatifs faciles d’emploi
Support “ADS-B”

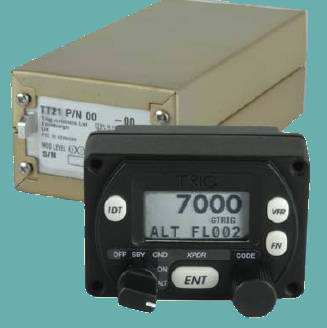

Le TT21 a l’avantage d’être le plus petit et le plus léger des transpondeurs Mode S de l’aviation générale. Ce système en deux parties comprend un transpondeur et un contrôleur. Ses attributs incluent aussi un encodeur d’altitude lequel peut être installé dans le plus petit des avions, tout en étant certifié et répondre aux réglementations des transpondeurs. Le panneau de contrôle peut être installé dans un emplacement standard pour un instrument de bord de 57 mm ou dans un espace réduit de 45 mm de haut. Le TT21 mesure 45 mm de haut, et peut être installé n’ importe où.

Mode S pour avion léger
Le TT21 est un transpondeur de classe 2 (ED-73B) conforme au mode S niveau 2 “extension Squitter Long”. Il répond aux exigences courantes des transpondeurs Mode S à surveillance élémentaire “ELS” en Europe pour les avions volant en dessous de 15 000 pieds et à une vitesse inférieure à 175 noeuds.
Il peut être utilisé pour les vols IFR et VFR.
Le TT21 est compatible avec la liaison de donnée mode S “Squitter long” ou 1090 MHz comme sous le nom de “ADS-B OUT”. Cela permet une surveillance aérienne améliorée ainsi que des informations essentielles pour le contrôle au sol. Ceci est un point clé pour des futurs projets de l’espace aérien.

Installation Flexible
Le TT21 peut être installé très facilement, même dans un espace très restreint. La façade de contrôle tient dans n’importe quel panneau car elle prend moins de place qu’un transpondeur normal. Seulement quelques centimètres sont nécessaires derrière la façade pour la place du connecteur et le port d’interface statique. Cela signifie que le TT21 est valable pour des avions classiques légers ainsi que des plus anciens, flex-wing ULM panneaux et planeurs. La façade de contrôle est imperméable sur les installations de poste de pilotage ouvert. Un câble léger circule de la façade de contrôle au transpondeur, lequel peut être monté n’ importe où dans l’avion. Le transpondeur se connecte alors à l’antenne et à l’appareil d’alimentation de l’avion. Un loquet sécurise l’appareil principal au rack, lui permettant d’être facilement enlevé pour en assurer sa sécurité.

Conception pour Économie d’Énergie
Le TT21 est l’un des consommateurs d’électricité les plus économiques par rapport à n’importe quel autre transpondeur. Avec la consommation de puissance de 5 watts, il peut fonctionner sur piles pour des planeurs ou des ballons, pendant de longs vols. En avion vous pouvez être sûrs que le TT21, n’a pas de lourdes exigences sur votre système électrique.

Utilisations des Commandes de Contrôle
Le panneau d’opération de commandes est facile à utiliser pour les fonctions de rotations de commandes et de mise en page. L’écran LCD montre clairement le code à indiquer, le niveau de vol et le mode de fonctionnement du transpondeur. Un encodeur d’altitude est intégré dans le contrôleur, donc il n’est pas nécessaire de rajouter quoi que se soit pour compléter le système du transpondeur. Finalement, le panneau des commandes de contrôles sert également de module de configuration pour le système combiné. Avec le panneau de contrôles restantattaché à l'avion, l'échange de la boîte de TT21 transpondeur est possible sans nécessiter la reprogrammation des paramètres.

Poids Léger
Le TT21 est très léger avec un poids de moins de 500 grammes. La façade de contrôle quant à elle est inferieure à 100 grammes. Pour tous les avions de poids léger cela permet de gagner d’avantage de place pour des chargements et augmenter l’efficacité. Pour les avions ULM dont la certification de limite de poids est restreinte, pour la première fois un transpondeur pourra être installé, le TT21.

TT21 spécifications

Type:                                          Class 2 Mode S Level 2 Datalink
Certification:                                ETSO 2C112b, C166a, C88a, TSO C112c, C166a, C88b
Conformité:                                 ED73B, DO160E, DO178B Level B, DO254, DO181C, DO260A
Tension d’alimentation:                10 – 33 V
Consommation courante typique: Inactif: 0.15 A (à 14V)
                                                  Actif: 0.28 A
Puissance d’émetteur:                 130W nominal au connecteur
Température de fonctionnement: -40 – +70 C
Condition de refroidissement:      Aucun ventilateur n’est exigé
Poids:                                         1.0 lb (450 grammes)
Dimension: Façade de contrôle:  64 x 45 x 45 mm
Transpondeur:                            62 x 45 x 141 mm
